Сообщение Александр » 01 окт 2016, 20:42

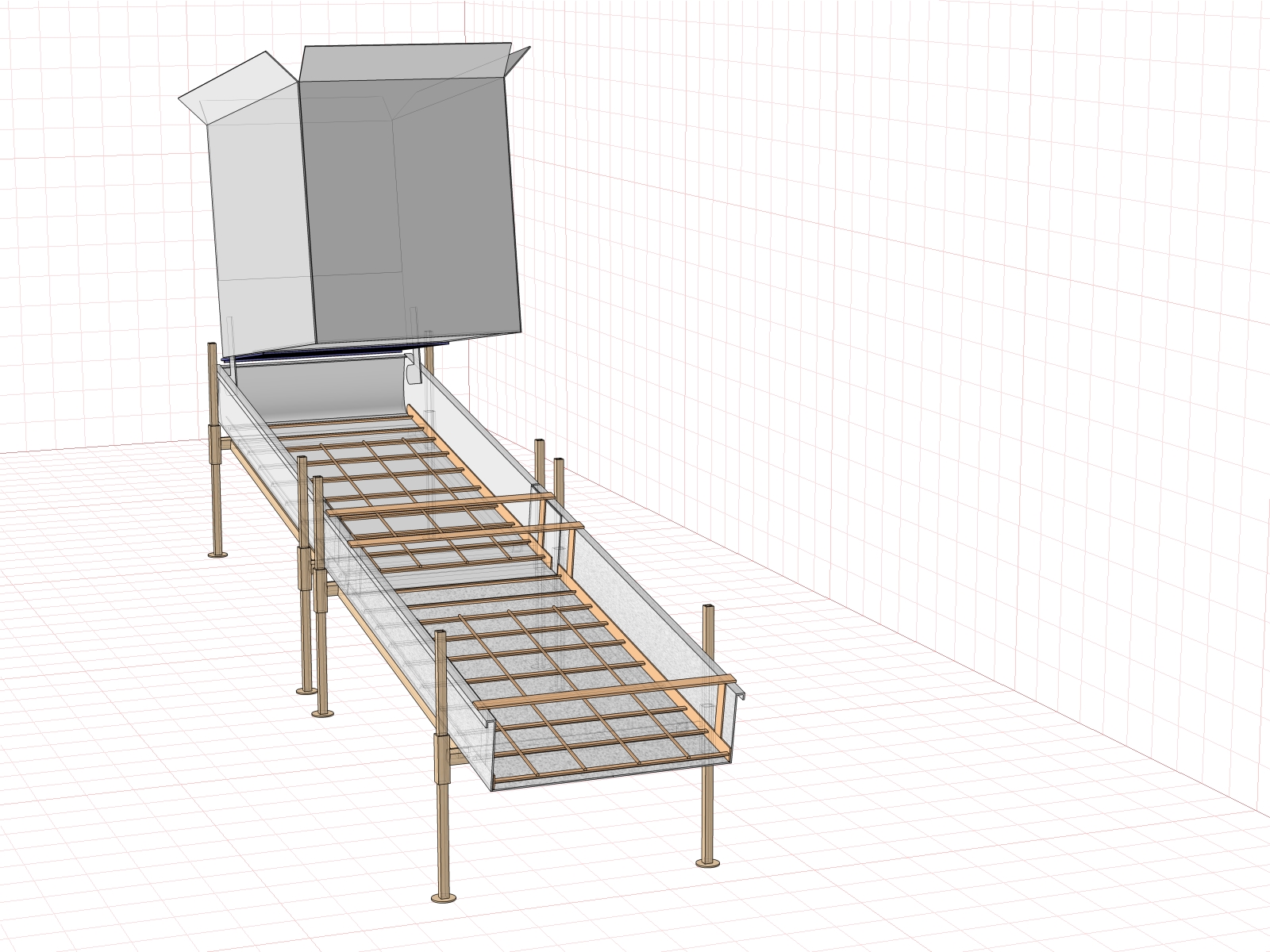

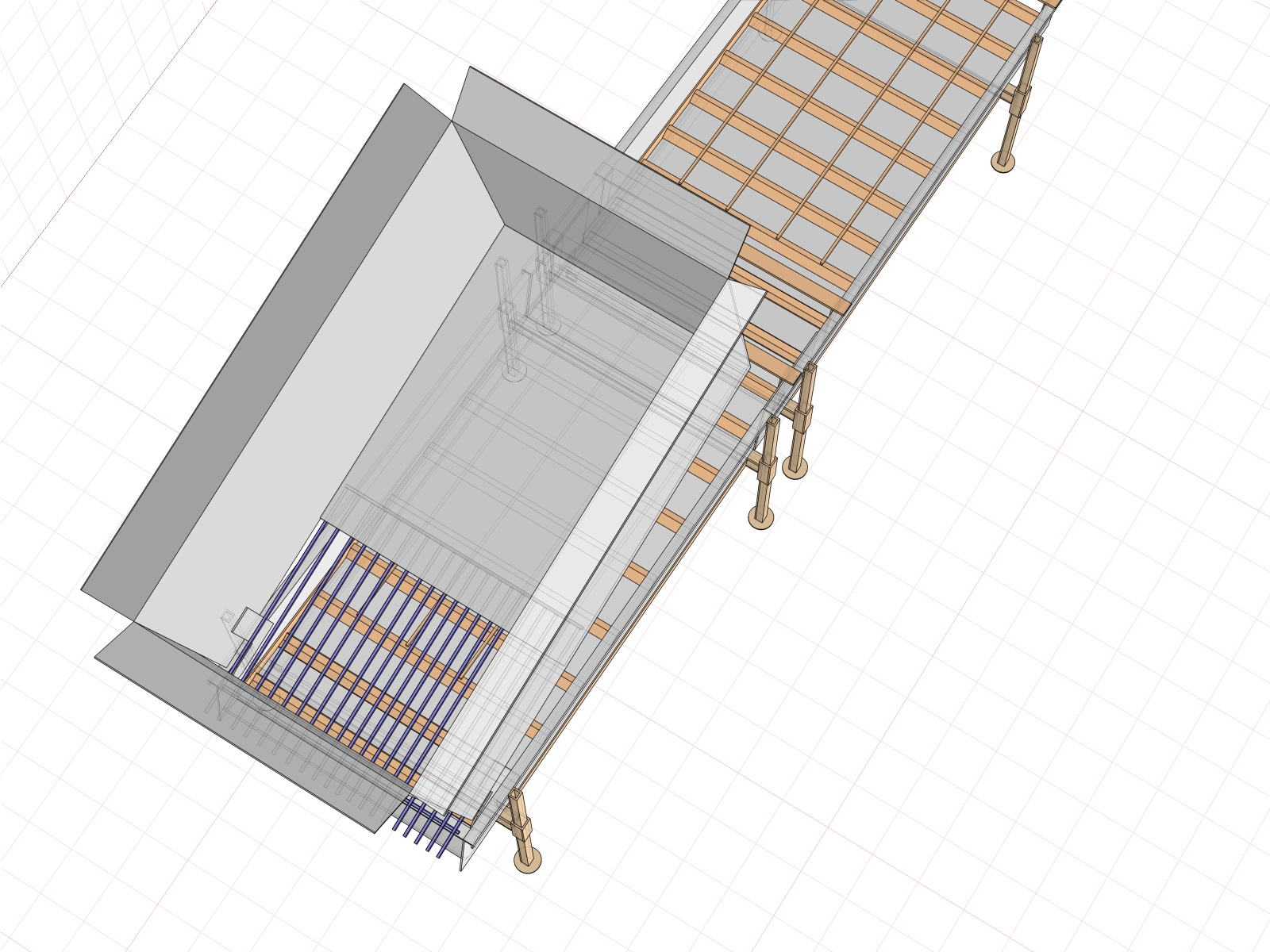

Всем привет!Форум новый,решил сюда выложить свои схемы на суд и обозрение.

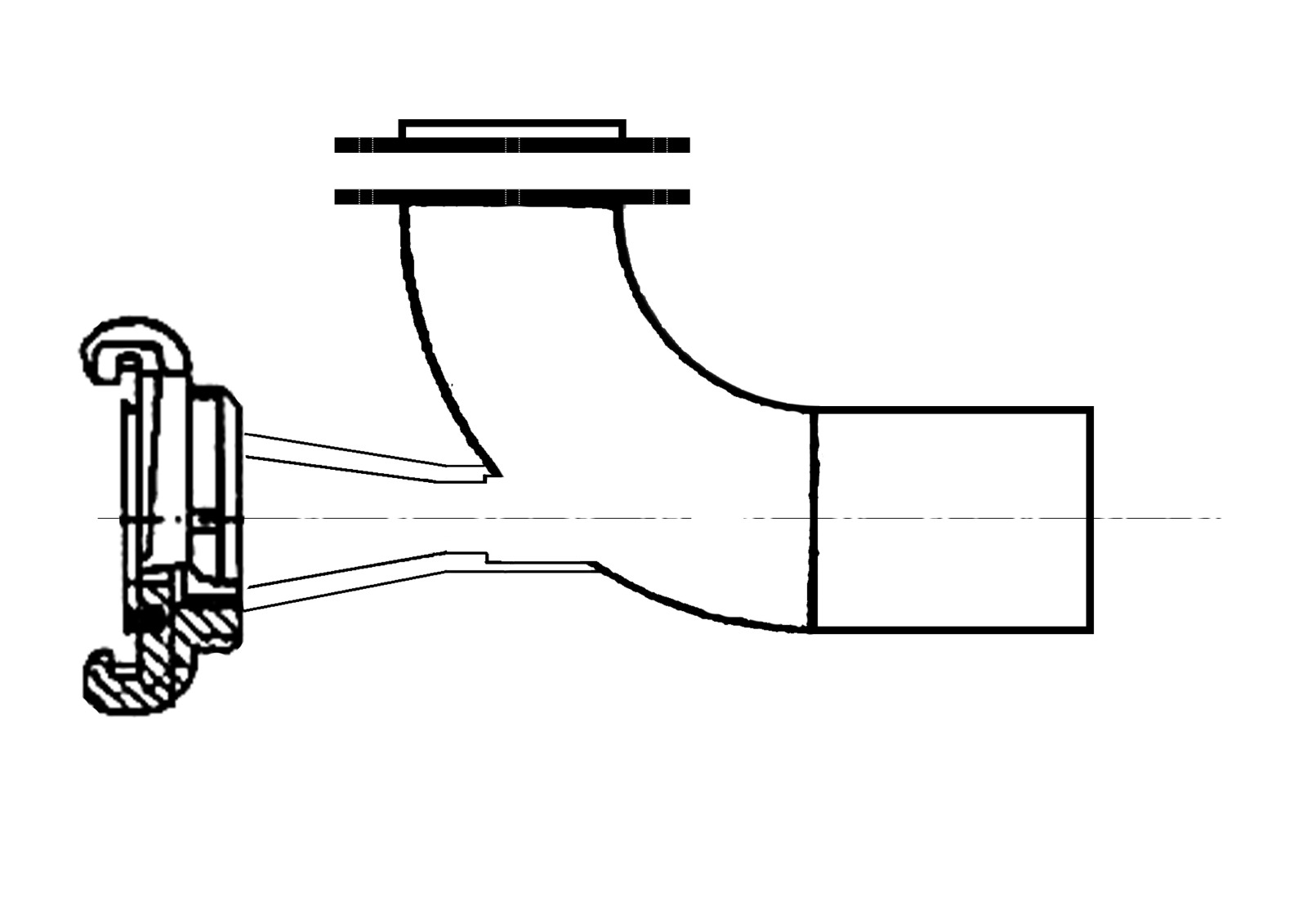

последний это эжектор под бочку,флянцевый.
Все спроектированно благодаря всем форумчанам .

Аватар пользователя
Александр
Турист
Откуда: Беларусь

Re: Схема шлюза и эжектора от Александрра

Сообщение Александр » 01 окт 2016, 20:44

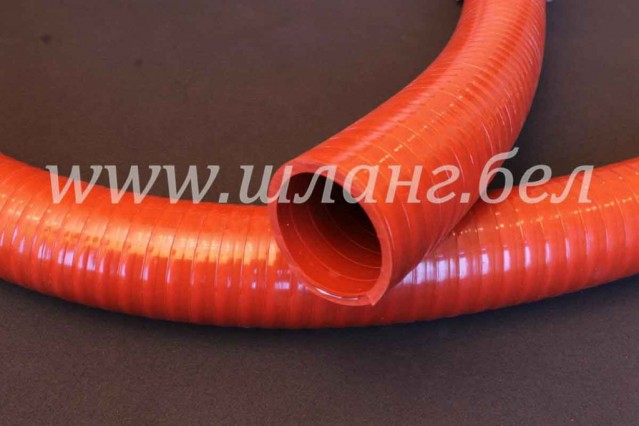

пульповод на 100мм. радиус изгиба-330мм.давление-3,9бар,
толщина стенки 6,7мм, вес-2700гр.мет.пог. цена 13500 за 15 метров

Аватар пользователя
Александр
Турист
Откуда: Беларусь

Re: Схема шлюза и эжектора от Александрра

Сообщение Александр » 01 окт 2016, 20:45

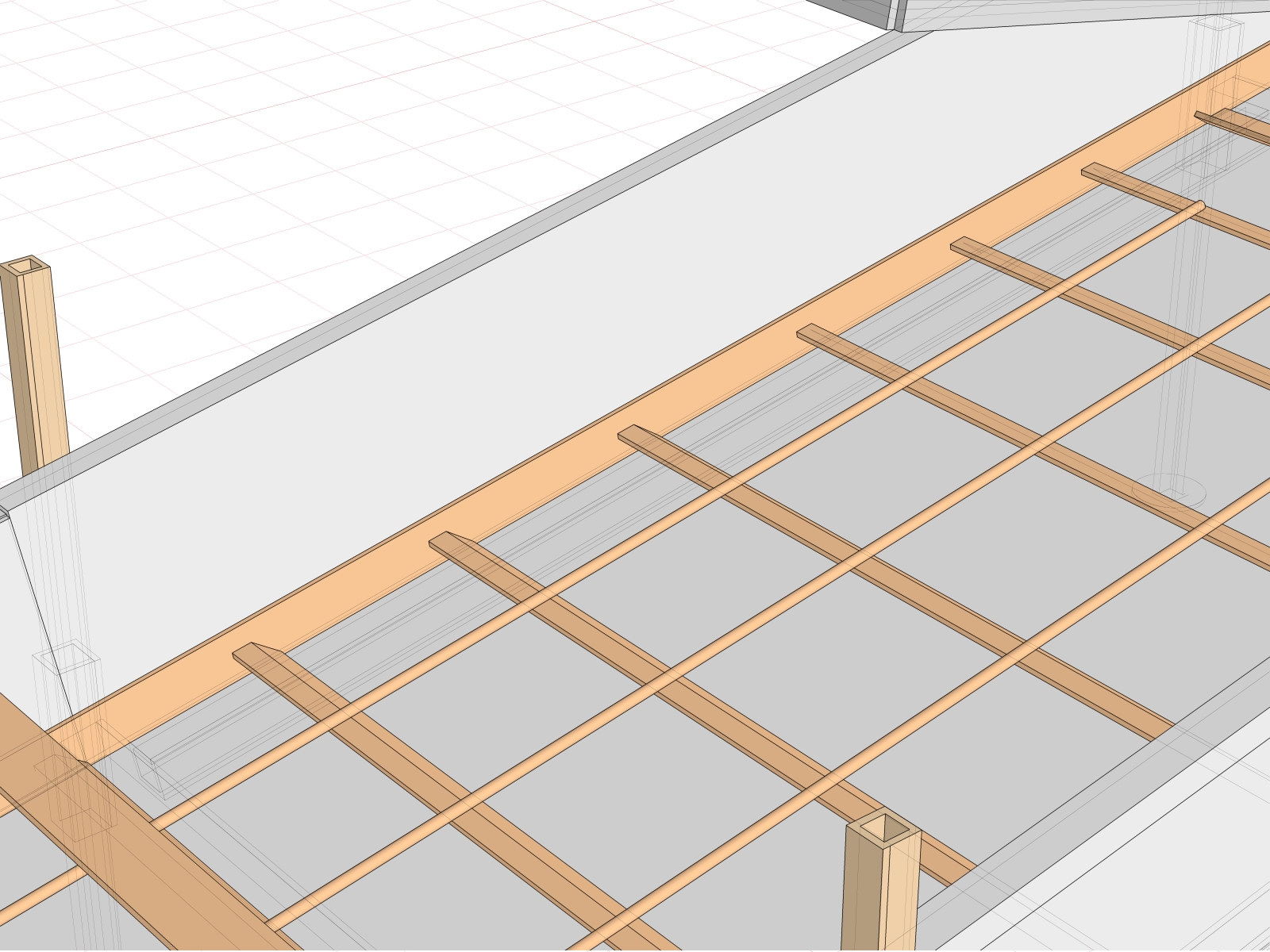

схема "шмурдяка" все что нужно для "настоящего старателя"))))

Аватар пользователя
Александр
Турист
Откуда: Беларусь

Re: Схема шлюза и эжектора от Александрра

Сообщение Александр » 01 окт 2016, 20:46

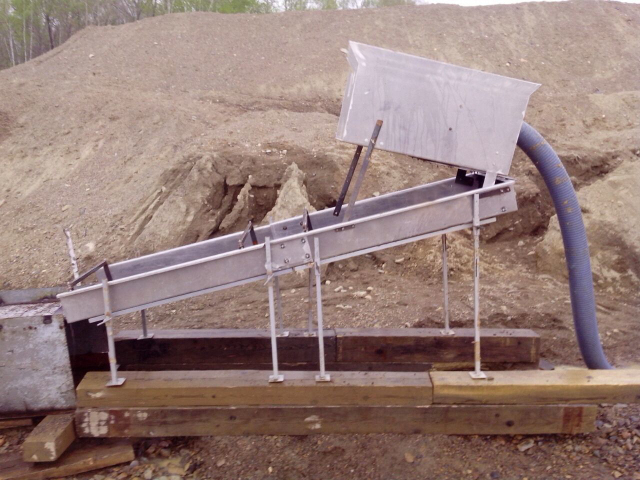

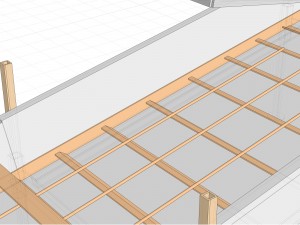

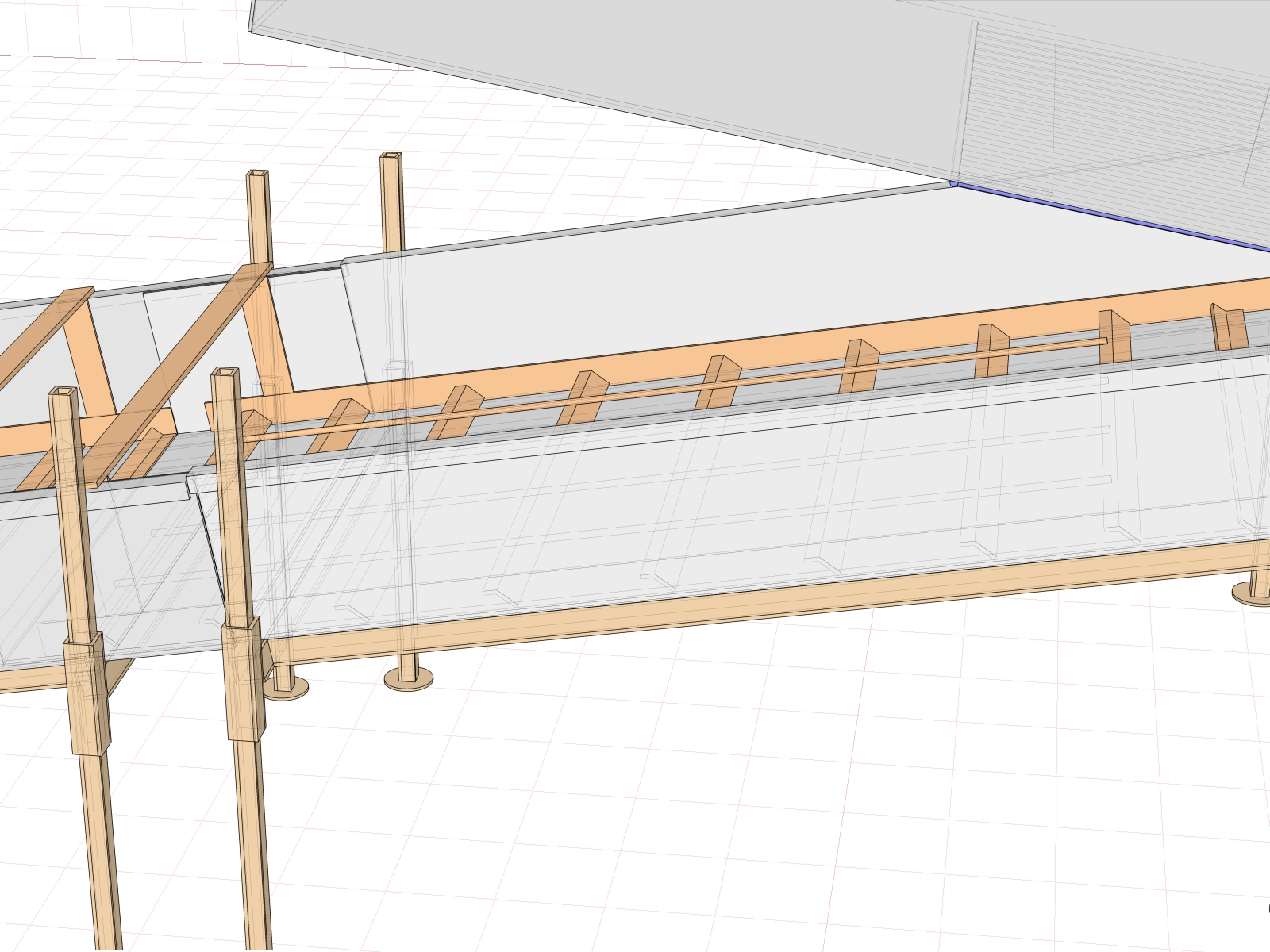

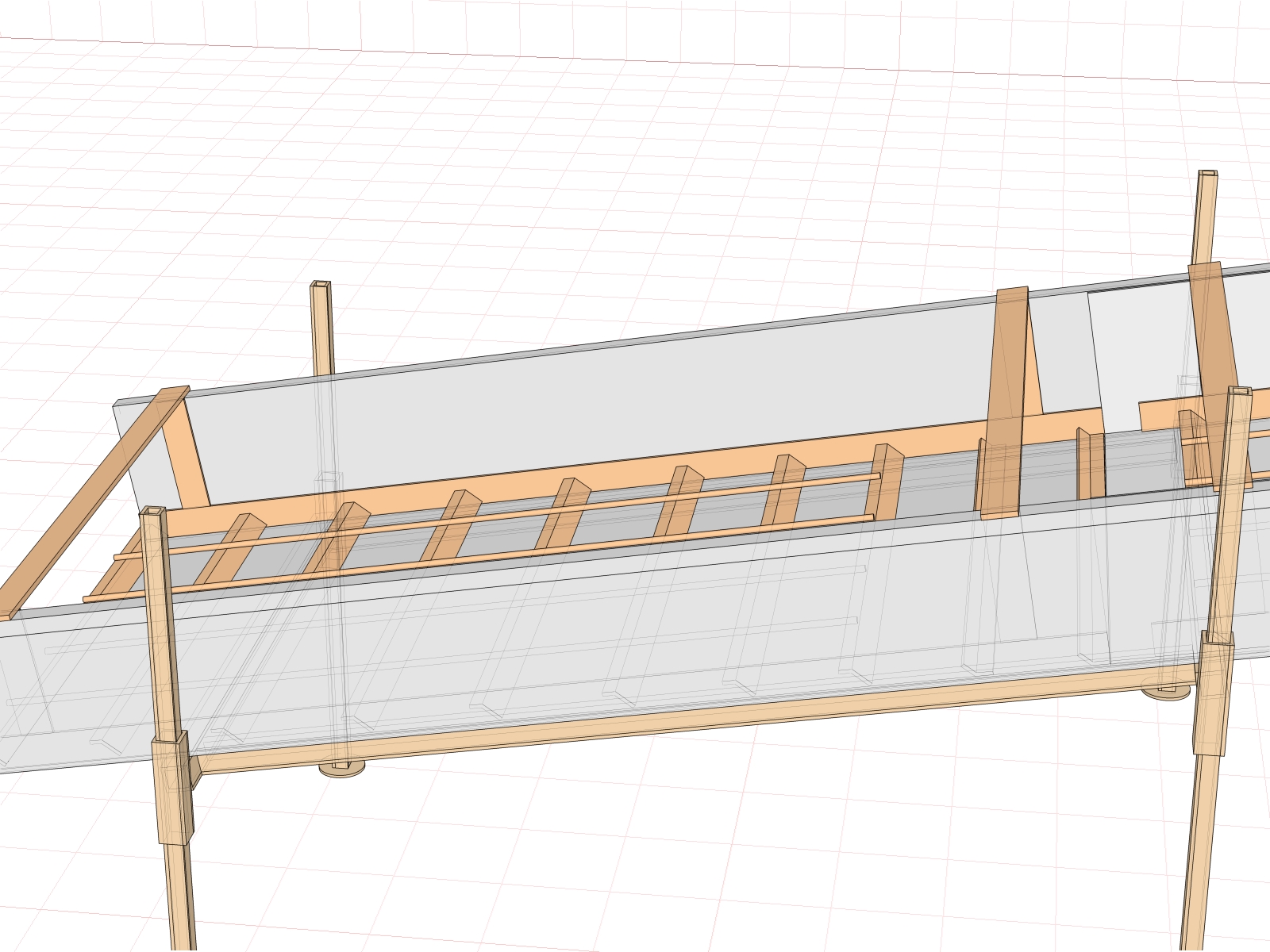

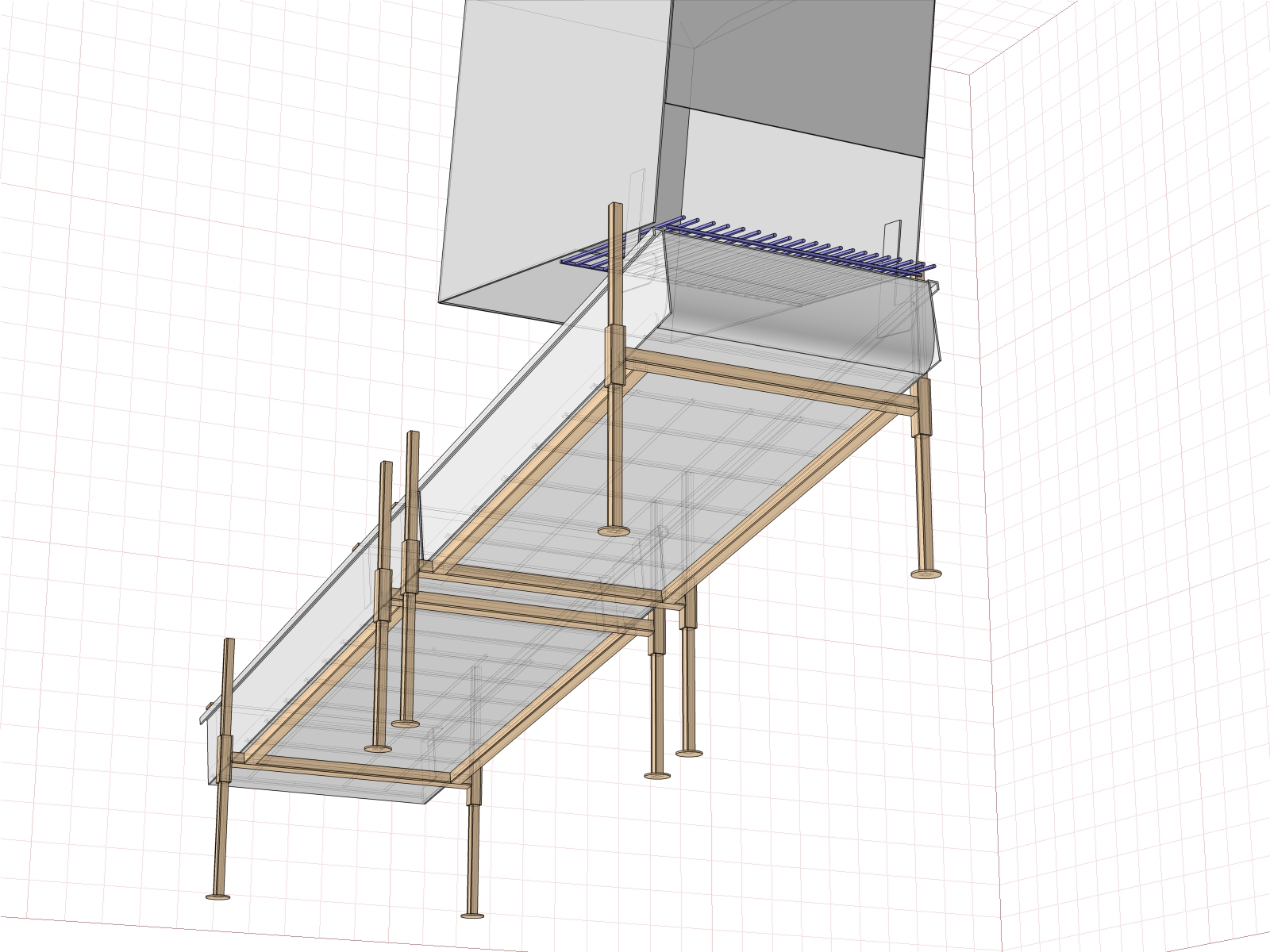

За основу своего шлюза,брал шлюз от Михалыча,вот этот

Аватар пользователя
Александр
Турист
Откуда: Беларусь

Re: Схема шлюза и эжектора от Александрра

Сообщение Александр » 01 окт 2016, 20:47

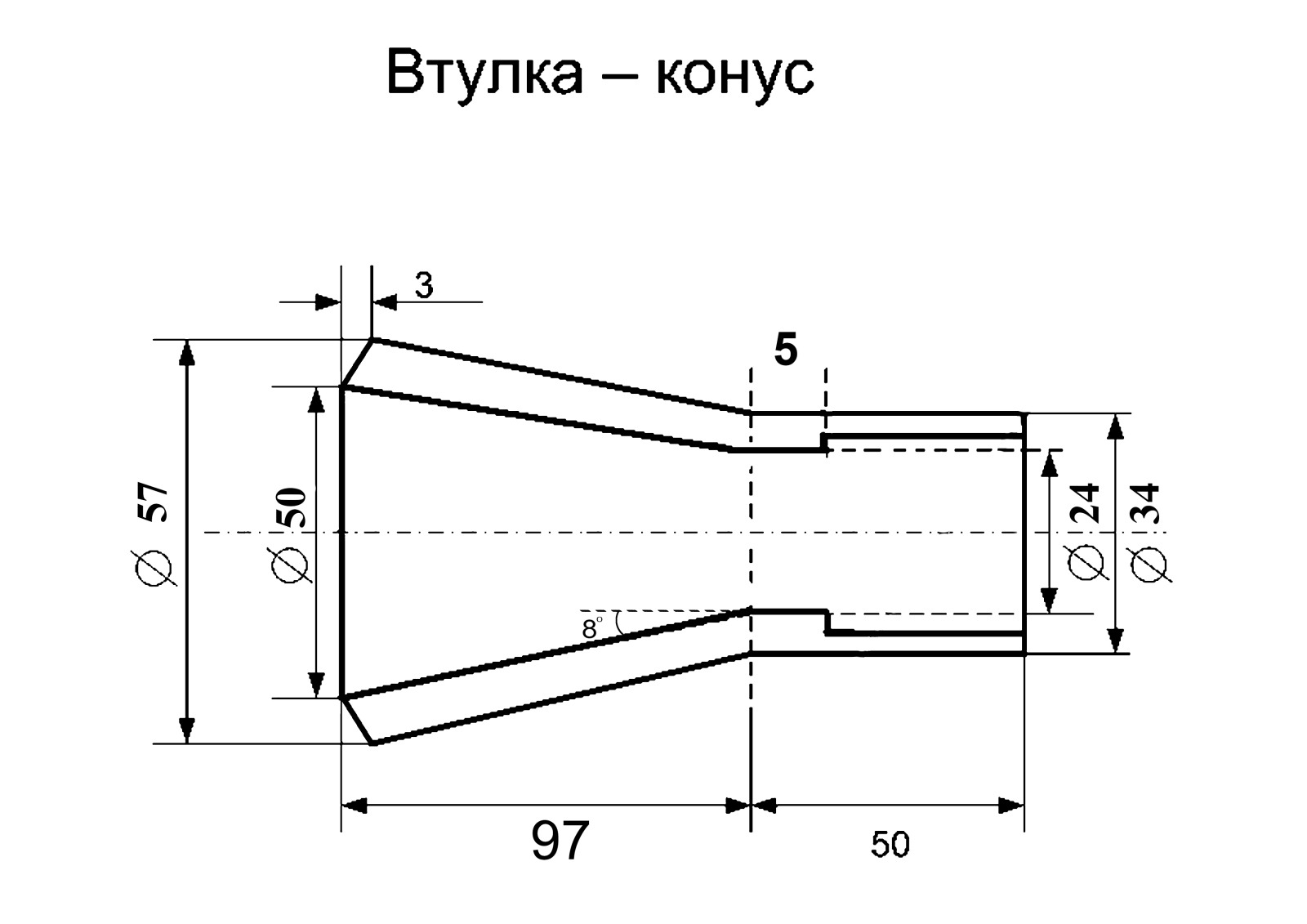

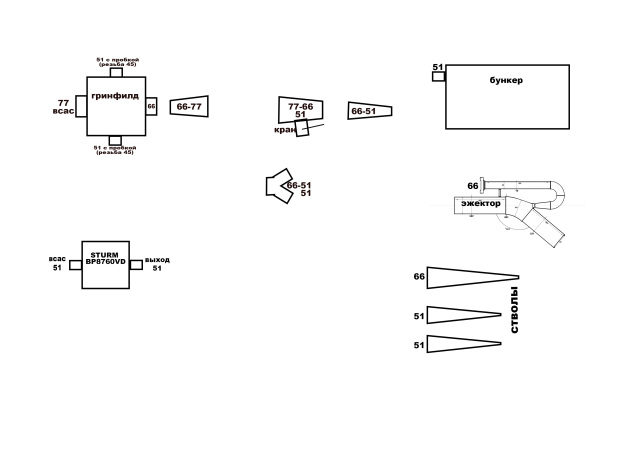

Вобщем не нашел я полугайку на 51 с резьбой на 45 для своего грина. Буду точить переход вот такой

Аватар пользователя
Александр
Турист
Откуда: Беларусь

Re: Схема шлюза и эжектора от Александрра

Сообщение Александр » 01 окт 2016, 20:48

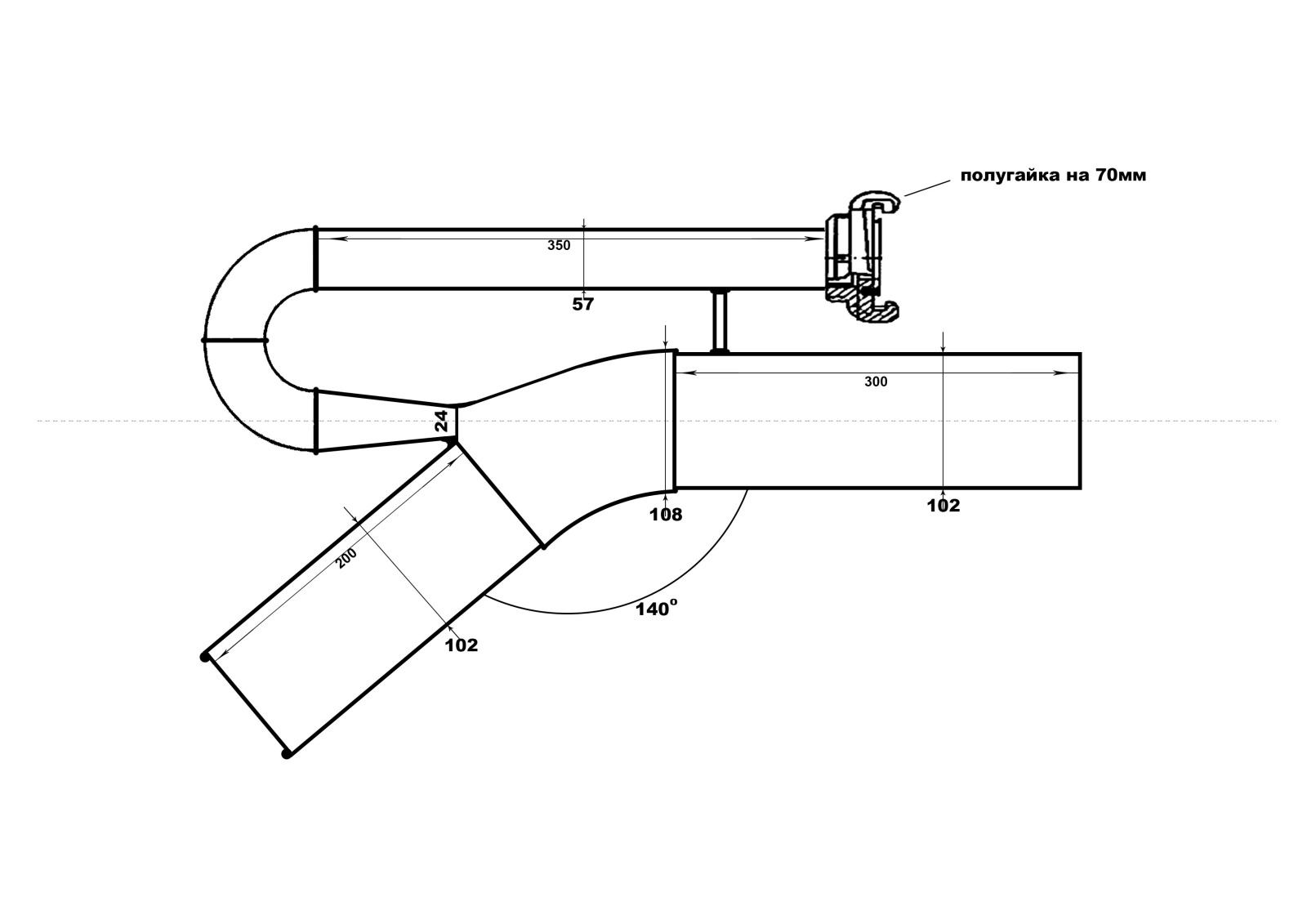

А это резьба для эжектора под гайку на 70

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Re: Схема шлюза и эжектора от Александрра

Сообщение Михалыч » 02 окт 2016, 07:25

Учти Александр все косяки что обсуждали на первом нашем форуме.
Бункер тоже чуток другой будет, позже покажу.
Кроилово всегда приводит в попадалово!

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Как построить драгу

Сообщение Михалыч » 11 окт 2016, 09:29

Пишем как это вы видите, косяки всем миром поправим.
Кроилово всегда приводит в попадалово!

Аватар пользователя
Александр
Турист
Откуда: Беларусь

Как построить драгу

Сообщение Александр » 11 окт 2016, 13:23

Перекинул все сюда,Той темы не будет

Аватар пользователя
Александр
Турист
Откуда: Беларусь

Как построить драгу

Сообщение Александр » 11 окт 2016, 13:25

Там шламовый насос.Мы такой за 2 месяца ушатали работая на песке речном.Отстой вобщем))

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Как построить драгу

Сообщение Михалыч » 10 ноя 2016, 18:10

Те кто решил построить вихревой эжектор сам, то напорную трубу надо приваривать так чтоб поток закручивало против часовой стрелки.
связано это с полем земли, в нашем например регионе вода закручивается самопроизвольно против часовой стрелки при открытии пробки в ванной.
чистые наблюдения :yes
Кроилово всегда приводит в попадалово!

Brat4anin
Бывалый Турист
+7(914)942-83-82

Как построить драгу

Сообщение Brat4anin » 17 фев 2017, 05:56

Михалыч, я тут тоже провел наблюдения. У меня в квартире в ванной - по часовой стрелке, а в кухне в раковине-против. =-O Как то так.

Аватар пользователя
Baranov743@gmail.com
Старатель
Откуда: Амурская область

Как построить драгу

Сообщение Baranov743@gmail.com » 17 фев 2017, 08:29

Значит экватор проходит между ванной и кухней)
Делай, что должно и пусть будет, что будет!

Аватар пользователя
Brobrok
Тракторист
Откуда: бездомный

Как построить драгу

Сообщение Brobrok » 17 фев 2017, 08:40

:-D

Аватар пользователя
Большой
Почти старатель
Откуда: столица мира

Как построить драгу

Сообщение Большой » 17 фев 2017, 10:29

Обратил на воду в ванной, по часовой закручивает.
Слив в ванной расположен на северозапад :-D

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Как построить драгу

Сообщение Михалыч » 17 фев 2017, 13:58

Вы на силу воронки смотрите,а крутит везде по разному. :yes
Кроилово всегда приводит в попадалово!

Аватар пользователя
Большой
Почти старатель
Откуда: столица мира

Как построить драгу

Сообщение Большой » 17 фев 2017, 14:42

Михалыч писал(а): Вы на силу воронки смотрите

А в чем сила :ugarau

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Как построить драгу

Сообщение Михалыч » 17 фев 2017, 17:05

Набери ванну,замерь воду,крутани принудительно по часовой стрелке,засеки время, потом против и выяснишь в какую сторону быстрей вода уходит. :yes
Кроилово всегда приводит в попадалово!

Аватар пользователя
Большой
Почти старатель
Откуда: столица мира

Как построить драгу

Сообщение Большой » 17 фев 2017, 17:41

Вот и брат говорит что сила в деньгах, а я думаю в правде сила(с)

Андрей55
Бывалый Турист
Откуда: Сибирь

Как построить драгу

Сообщение Андрей55 » 21 фев 2017, 07:32

Доброго времени суток, уважаемые форумчане! Будьте добры подскажите оптимальные размеры шлюза и бункера, если ширина шлюза 300мм. работать будет на реке.
Хочешь лучше - сделай сам!

Андрей55
Бывалый Турист
Откуда: Сибирь

Как построить драгу

Сообщение Андрей55 » 21 фев 2017, 07:33

помпу уже буду брать под шлюз и эжектор тоже... Хотя хотелось бы знать сразу ТТХ помпы и эжектора.... заранее благодарен.
Хочешь лучше - сделай сам!

Аватар пользователя
Baranov743@gmail.com
Старатель
Откуда: Амурская область

Как построить драгу

Сообщение Baranov743@gmail.com » 21 фев 2017, 08:54

https://www.youtube.com/watch?v=gCDb3mfIEDM
При постройке смотри, что бы водомет не получался)
Замечательное видео с кучей косяков, но прекрасный пример как не нужно делать.
Делай, что должно и пусть будет, что будет!

Андрей55
Бывалый Турист
Откуда: Сибирь

Как построить драгу

Сообщение Андрей55 » 21 фев 2017, 09:56

вот поэтому и спрашиваю размеры и ТТХ......
Хочешь лучше - сделай сам!

Андрей55
Бывалый Турист
Откуда: Сибирь

Как построить драгу

Сообщение Андрей55 » 21 фев 2017, 09:58

был бы чертеж с размерами, вот тогда и работа пошла бы быстрее!!! делаю то только для себя, а не на продажу...
Хочешь лучше - сделай сам!

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Как построить драгу

Сообщение Михалыч » 21 фев 2017, 09:58

Так себя ведёт верхний эжектор.
Есть кино моё с размерами бункера,не помню где.
Кроилово всегда приводит в попадалово!
