Сообщение Михалыч » 07 окт 2016, 20:52

Властимир специалист, и делают у них там.
Кроилово всегда приводит в попадалово!

Безымянный

Дробилки

Сообщение Безымянный » 08 окт 2016, 12:55

Приветствую начнем может с того, что у кого то уже есть чертежи собственных дробилок :geek: и он поделится опытом? вот на данный момент актуально иметь дробилку щековую с разгрузочным отверстием 4-5 мм, а бункер подачи до 150 мм и стоимость её составляет 80 тысяч рублей, возможно что дешевле можно её собрать самостоятельно, а может её просто будет удобнее использовать.

Аватар пользователя
С Художник
Бывалый Турист
Откуда: Свердловская Обл

Дробилки

Сообщение С Художник » 09 окт 2016, 10:45

Что бы со 150 мм выдавить 4-5 мм, лучше использовать две дробилки 150-60 и 60-4 это как пример. Четвёрку за не дорога можно на такой распустить
тоже за не дорога б/у можно приобрести, к примеру у меня.
Если 60-4 б/у то лучше эту
её на 60-4 настроить можно, и купить можно за не дорога.
А вот 160-60 можно придумать как колоть, дробилка такого класса очень дорога.

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Дробилки

Сообщение Михалыч » 22 окт 2016, 15:04

Долбил как то года два назад кварц годный в ступе, на глаз ни чего не увидел, пропустил через коврик тканый прижатый трафаретом, но довести не мог, плывёт всё, отдал товарищу, он химией достал.
Кроилово всегда приводит в попадалово!

Аватар пользователя
Александр
Турист
Откуда: Беларусь

Дробилки

Сообщение Александр » 22 окт 2016, 15:39

Так а чего ты его долбил,если ни чего не видно?Чутье?))

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Дробилки

Сообщение Михалыч » 22 окт 2016, 15:46

Ручеёк течёт , и прорезал коренное, с ковшиком был только, пробу взял за порогом, метал хороший, пыли много , прошёл по округе, всё дедами перекопано, взял два камня ржавых, ну и разбил их .
Выше обще жила на поверхности, хотел с мд-хой скататься, так и не бывал там больше.
Кроилово всегда приводит в попадалово!

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 22 окт 2016, 16:20

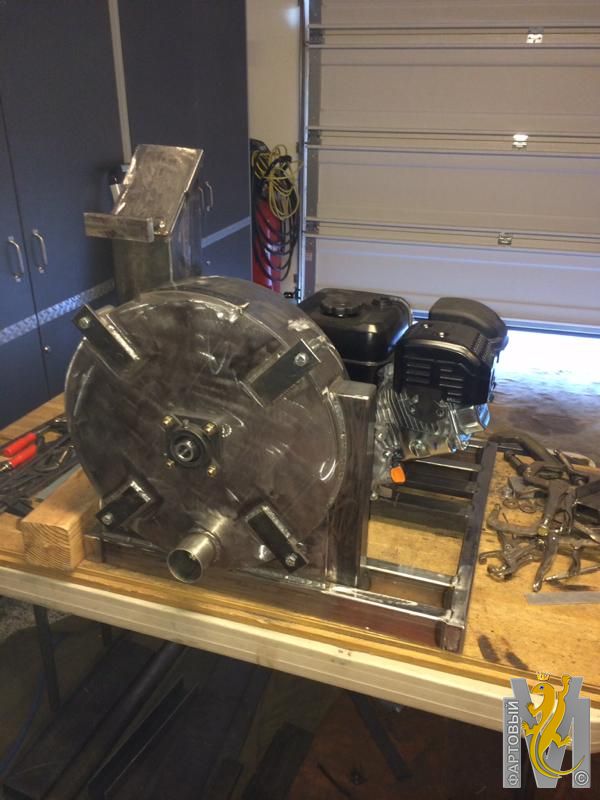

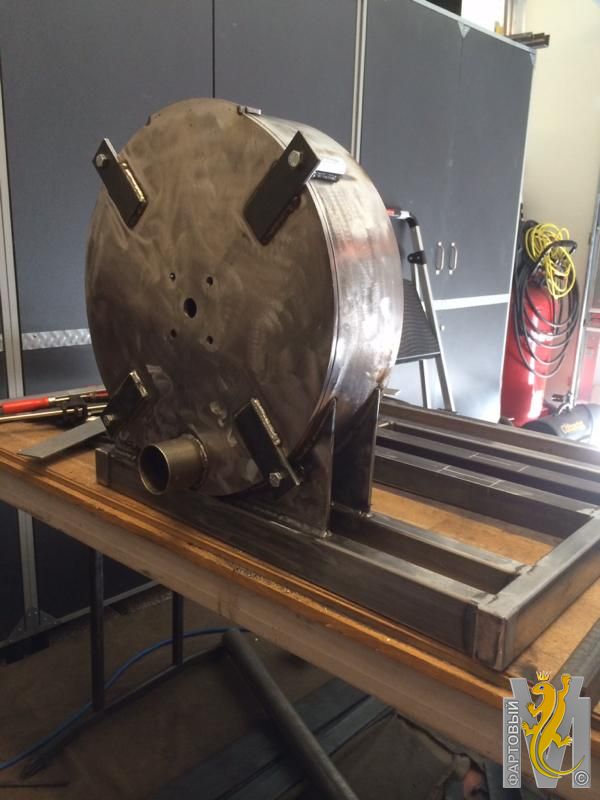

Может кому пригодиться :-) Молотковые дробилки.
US4796820 мини дробилка.pdf
(612.12 KiB) Загружено 195 раз

DXF-МПС-150.rar
(9.8 MiB) Загружено 129 раз

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 22 окт 2016, 16:23

Продолжение :-)




Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Дробилки

Сообщение Михалыч » 22 окт 2016, 16:28

Где то было описание полное как построить.
Кроилово всегда приводит в попадалово!

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 22 окт 2016, 16:32

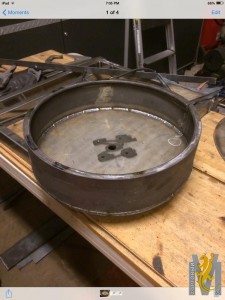

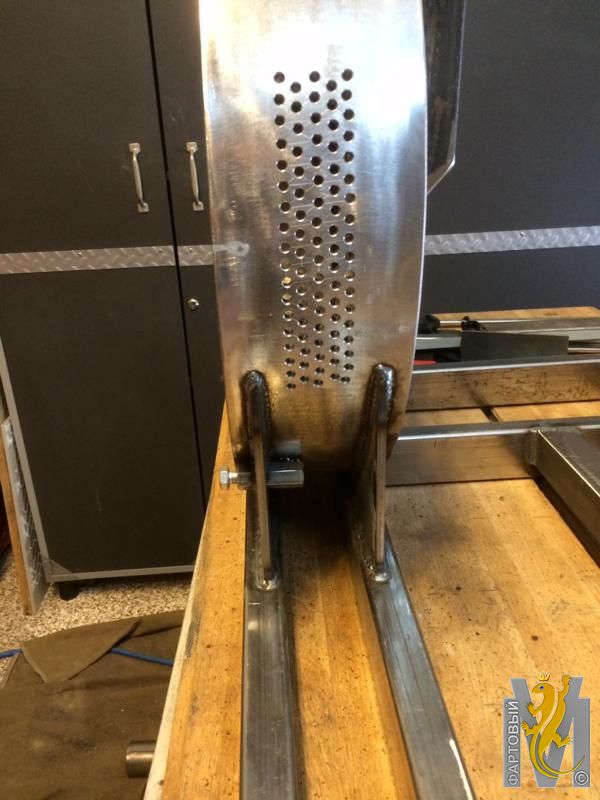

Далее :-)




Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 22 окт 2016, 16:34

Окончание :-)



Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Дробилки

Сообщение Михалыч » 22 окт 2016, 16:37

Вот давай полную инстр. как собрать.
Кроилово всегда приводит в попадалово!

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 22 окт 2016, 16:52

Выложил, что есть, для общего развитию. Расчёты есть в тырнете. Сам не скачивал, пока не требуются.

Аватар пользователя
Александр
Турист
Откуда: Беларусь

Дробилки

Сообщение Александр » 22 окт 2016, 16:57

И сколько такая дробилка будет молотить пару кг кварца?))

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Дробилки

Сообщение Михалыч » 22 окт 2016, 17:23

Махом дробит,видео есть.
Кроилово всегда приводит в попадалово!

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 23 окт 2016, 18:01

Выложил в тему Зимнее чтиво книгу с описанием, расчетами дробилок.

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 24 окт 2016, 18:15

Вот парочка ненашенских видео про молотковые дробилки :-)
https://www.youtube.com/watch?v=d7sxQ8knTz4
https://www.youtube.com/watch?feature=player_detailpage&v=01k3cLfc3Kg

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Дробилки

Сообщение Михалыч » 24 окт 2016, 18:18

Вот вот, про это и говорил, только б объясняльщиков убрать :yes
Кроилово всегда приводит в попадалово!

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 24 окт 2016, 18:20

И вот ещё сборочные чертежи ненашенских дробилок с детализацией узлов и деталей :-)
221293 Williams Hammer Mill Manual.pdf
(2.98 MiB) Загружено 310 раз

Atsargines-dalys-EN.pdf
(9.56 MiB) Загружено 323 раз

Аватар пользователя
Vlastimir
Бывалый Турист
Откуда: Юг Сибири

Дробилки

Сообщение Vlastimir » 30 окт 2016, 18:26

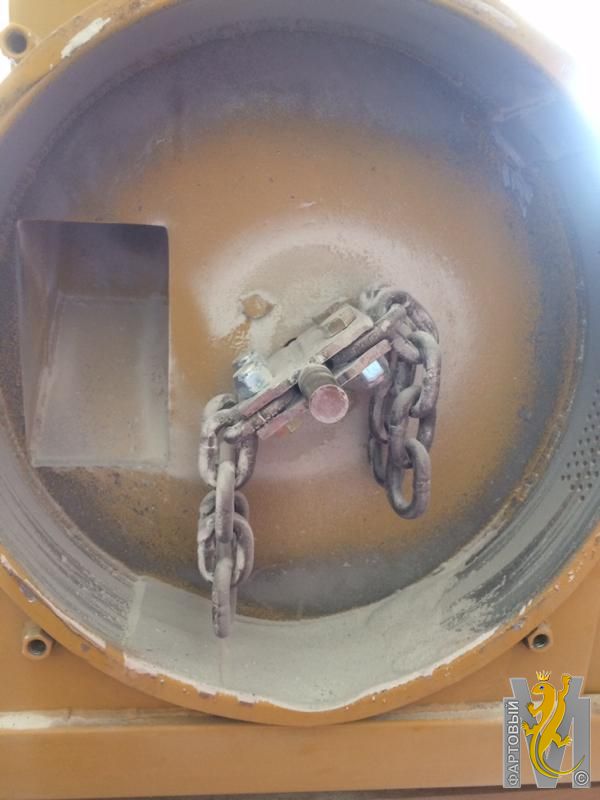

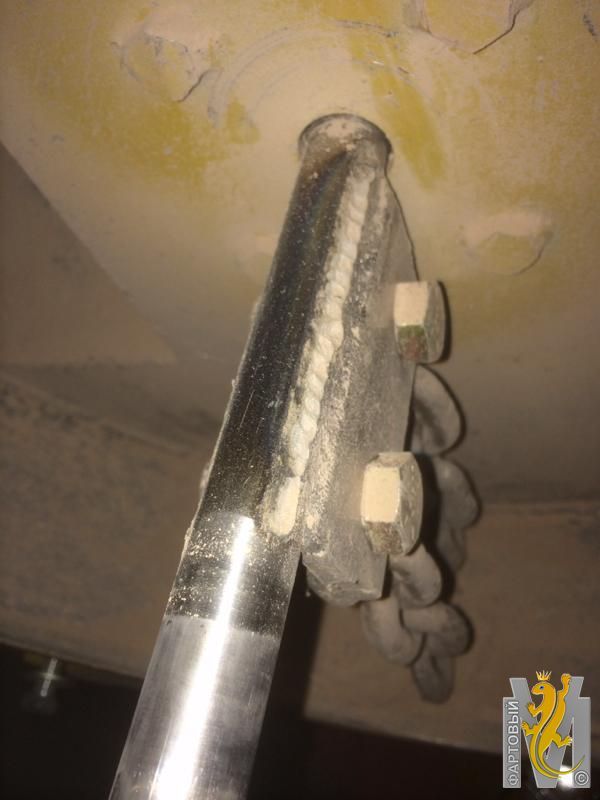

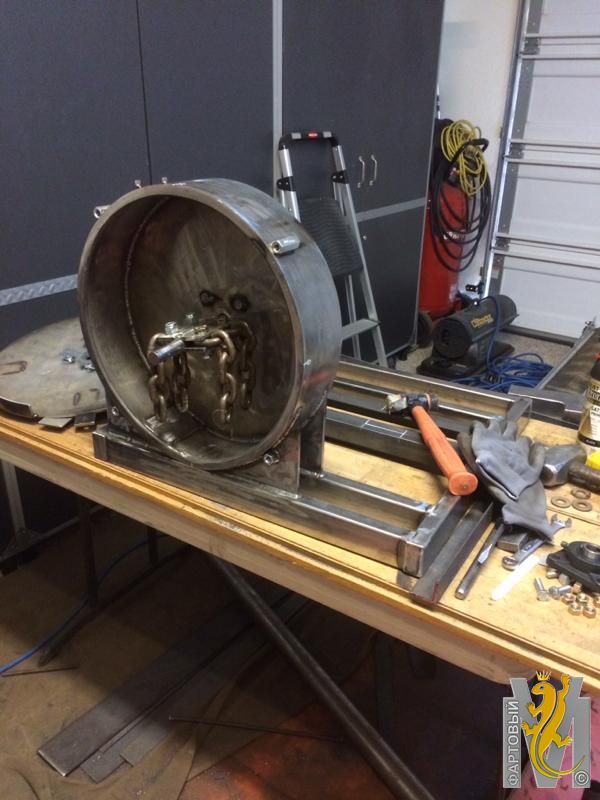

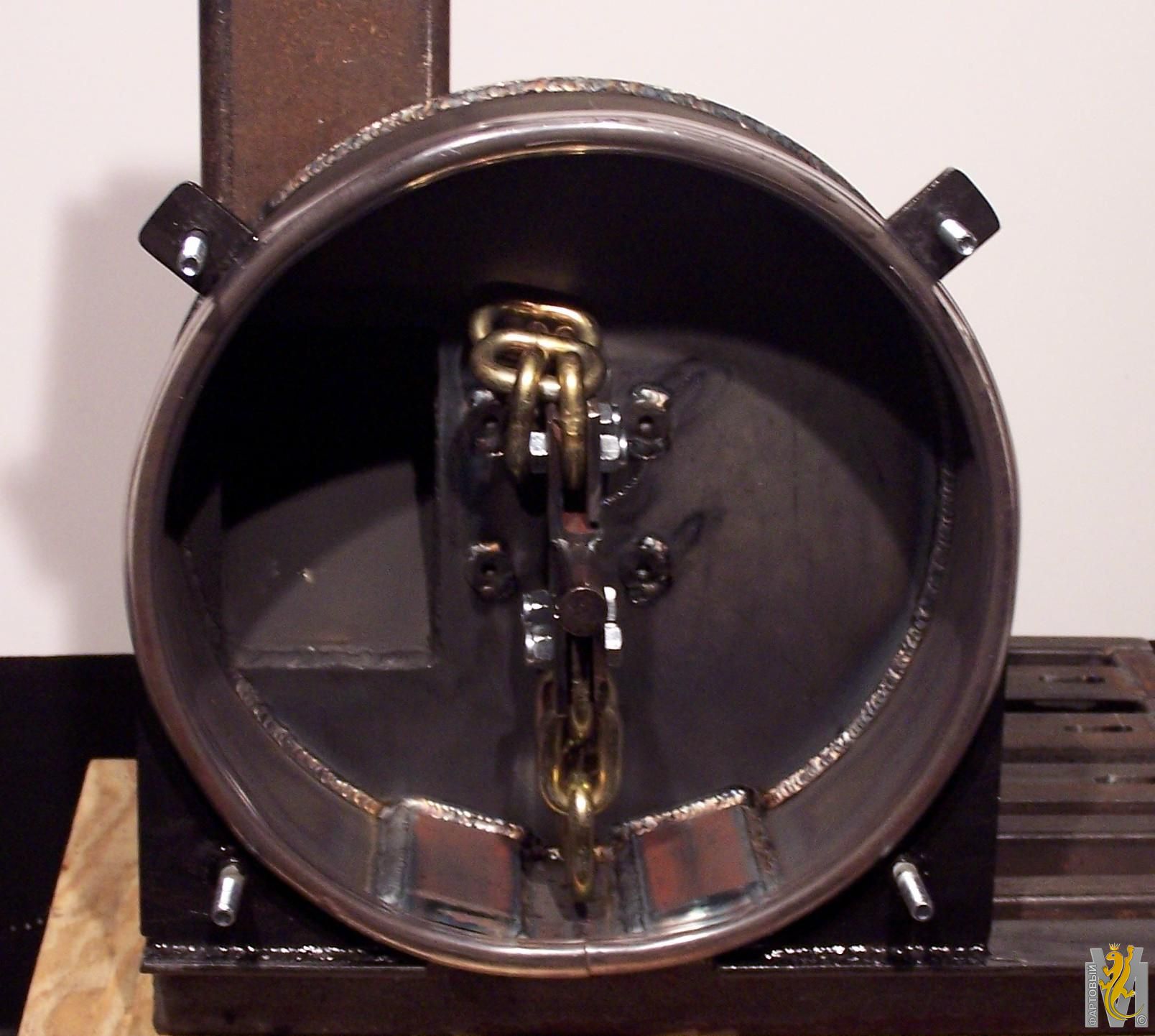

щековая дробилка не вариант в нашем случае. Их используют фабриках на стадии дробления перед измельчением, чтобы шаровым проще справляться было измолоть в пыль. В нашем случае самое оптимальное, например для объемов ( тонна, две) подойдет шаровая с помольными телами (шарами) 50 мм в пропорции 1:1 (ведро продукта к ведру шаров), но продукт должен быть не крупнее шара. Для разведки самое оптимальное и продуктивное это цепьевая на базе болгарки или бензопилы.

Аватар пользователя
Михалыч
Турист
Откуда: Урал
+7(982)669-78-21
+7(929)216-57-23
Контакты:

Дробилки

Сообщение Михалыч » 30 окт 2016, 18:42

А где эти шары берут?
от чего подходят, да и расходный материал это получается.
Кроилово всегда приводит в попадалово!

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 30 окт 2016, 19:24

Видел в тырнете мельницу не с шарами, а с обрезками металлических прутков разного диаметра длиной чуть меньше барабана мельницы. У мельниц скорость работы невысокая. У молотковых и цепьевых производительность ощутимо выше при таких же размерах. Разница в крупности материала на выходе.

Андрей5
Бывалый Турист
Откуда: Северо-Запад

Дробилки

Сообщение Андрей5 » 30 окт 2016, 19:29

Где то попадалось из подшипников больших шары добывали.

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 30 окт 2016, 19:42

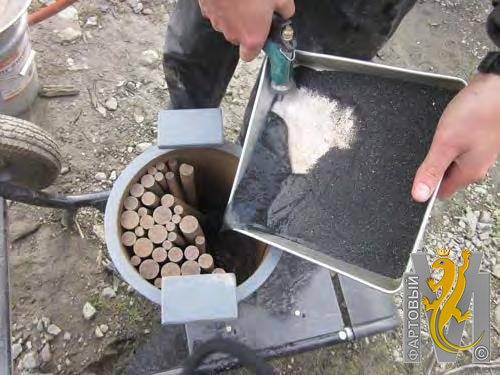

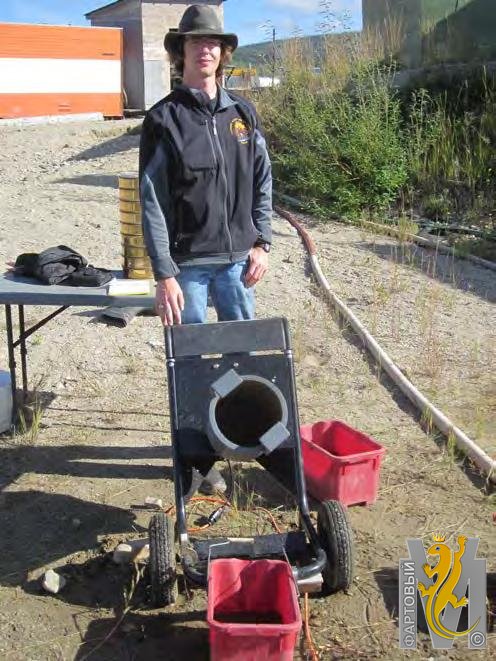

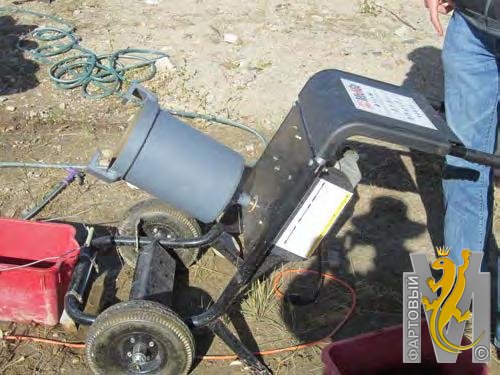

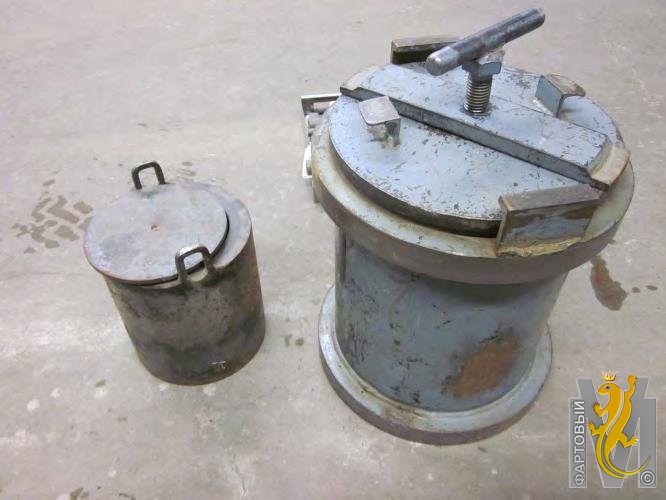

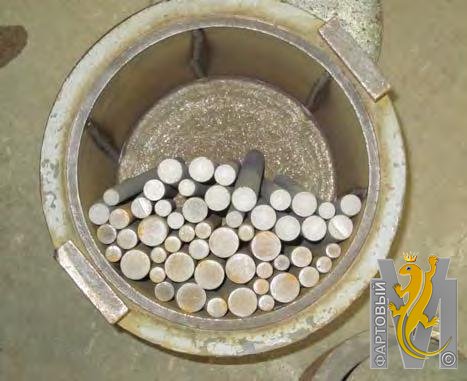

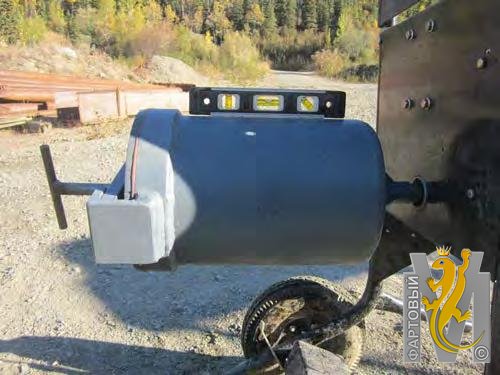

Вот мельница с прутками :-)
Мельница с прутками.jpeg

Мельница с прутками 2.jpeg

Мельница с прутками 3.jpeg

Bola
Бульёновец
Откуда: Урал

Дробилки

Сообщение Bola » 30 окт 2016, 19:44

Продолжение :-)

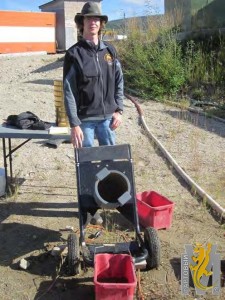

Мельница с прутками 4.jpeg

Мельница с прутками 5.jpeg

Мельница с прутками 6.jpeg
