Мастерская в гараже.

[Михалыч]

Дорогой зараза получится ,на санки его или на колёса
Помпа Водолей, размер думаю 1,5 метра по кругу ,чтоб и кубовым погрузчиком подавать можно было.
Гриль менять на колосники,обвязку для воды независимую, без всяких краников, чтоб и под глину и пески...
вижу общем его уже

[Bola]

Под трактор кубовый самое оно Прикидывал тут примерно то же стоимость, только под шлюз 1200х400. Не сказал бы что дорого совсем, вполне нормальная стоимость должна быть для такого бункера с учётом того, что аналогов нигде не видел. К тому же данный бункер думаю должен идти не в комплекте со шлюзом, а как отдельное оборудование.

[Михалыч]

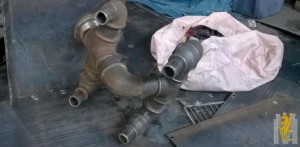

На обвязку трубу надо железную и титьки точить у токаря, чтоб на века

[Axiles]

Source of the post На обвязку трубу надо железную и титьки точить у токаря, чтоб на века

Резьбу привари и с масленок шарики убери и вкрути

[Bola]

Маловат размерчик.

[Михалыч]

Там надо минимум 18 размер и через один ставить для размыва глины, те что на полянке обсуждали

[Михалыч]

Павел, если надумаешь строить эжектор, то перелистай всю тему на поляне, или пиши, покажу новый струйник для фланцевого эжектора, в бочке робит хорошо, летом испытаю на нижнем и в серию пущу

[Грек]

а где писать то!? хочется конечно одним глазком глянуть

[Bola]

Михалыч, если корпус с грохотом нового бункера сделать полностью закрытым, кроме заднего проёма под сход гали, и сопла размывочные воткнуть в несколько рядов, как с верху, так и с низу, то размывать будет ещё лучше, только мотопомпа для бункера под трактор потребуется уже не ниже Гейзера-1600, а может и ещё мощнее.

[Михалыч]

Сперва на 400, испытаем и потом уж под прицеп строить.
Для бочки запчасть общем сперва.

[Axiles]

Скажите а можно ли как нибудь изготовить переход с одного диаметра на другой ( меньший) без Токаря?

[Михалыч]

Переходы сантехнические есть, всякие диаметры, главное чтоб был нужный

[Axiles]

А сделать самому вариант есть?

[Михалыч]

Ты ребусы то не строй, скажи что надо, если струйник то подарю

[Axiles]

Михалыч, Та не Благодарю, Хотел поумничать Мы когда заводы собираем часто нет переходов так делаем сами Вот хотел узнать в курсе народ как его делать или нет если нет то расскажу а если Вкурсе то молчу как рыба об лед

[Михалыч]

Для того и мастерская чтоб мастерством делится

[Axiles]

Завтра на работе сделаю образец покажу так сказать на пальцах чтоб словами не объяснять

[Михалыч]

Кореш у меня есть в Казахстане, Нуржан зовут, вот бункер строит.
выложил он в моём разделе на старом форуме, он просто не знает что не пишу там, чисто мышей пошурудить хожу
Всё просто и на век!

[Bola]

Axiles, ты имеешь в виду резку конца трубы на треугольные сектора, потом обжатие и сварка секторов уже на меньший диаметр?

[Михалыч]

Это ещё один Кулибин у нас,просто пока себя не проявил, стесняется

[Axiles]

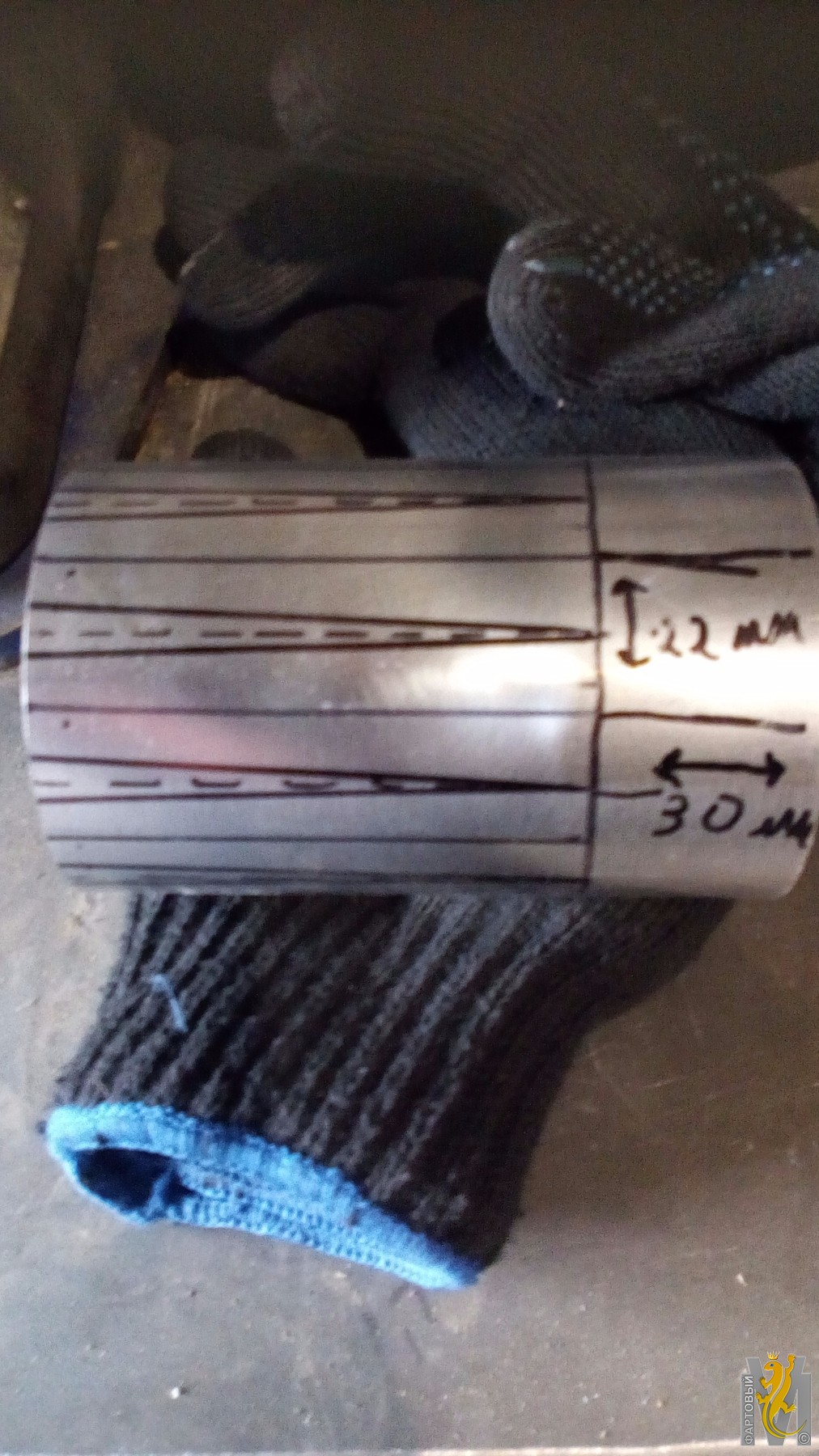

Bola, да это и имел в виду Вот Расчертил а сделать не успел (работу работаю) должен был быть с70 на 48 диаметр Но раз знаете то не буду тратить ресурсы

[Михалыч]

Считать надо ведь, а не наобум рисовать и резать, так что давай до конца уж доводи

[Axiles]

Все расчеты и итоговое изделие постараюсь вечером выложить

[Axiles]

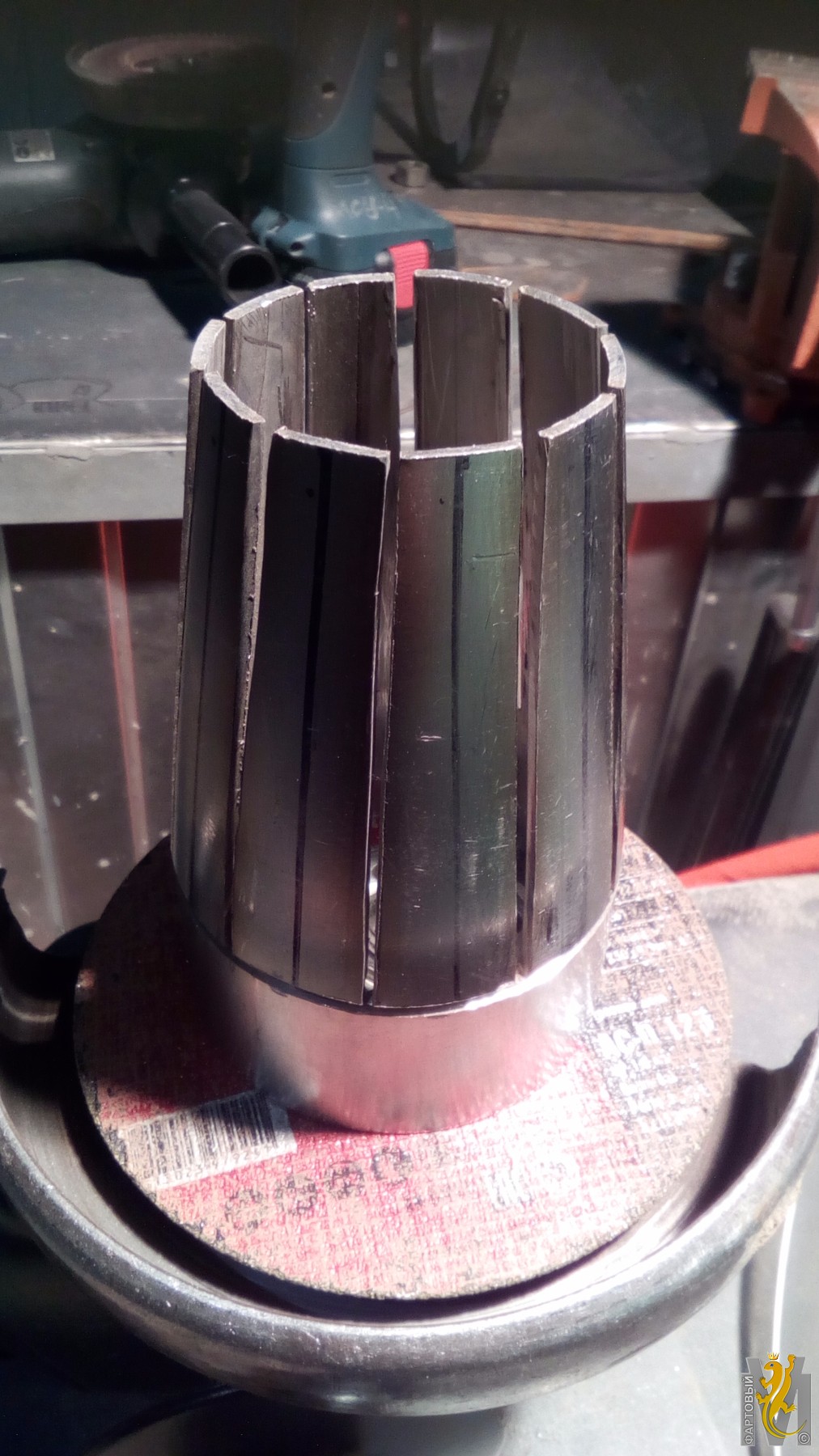

Так работа мешает сегодня закончить поэтому заварю завтра а пока так . И так я взял трубу длинной 100 мм ду 70 отступил от края 30мм и сделал прорезь на половину толщины ( нержи у меня 2 мм) оставшиеся 70мм длинны собственно и будут сужатся . эти 70мм диаметра умножил на 3.14пи получил 219 мм длинна окружности данного диаметра, задумал я с этого диаметра перейти на 48 диаметр, опять же умножил 48 на 3.14 и получил 150мм ,после я от 219 отнял 150 и получил 69 мм. Конечно можно делить трубу на 8 секторов но я поделил на 10 секторов Расчертил сектора с помощью штангеля и рулетки от центра сектора взял в право и в лево по 3 мм Таким образом вырезал по 6мм из каждого сектора получились своеобразные клинья выпили их и выкинул заусенцы снял напильником на фото все видно завтра сварка аргоном с поддувом

[Brobrok]

а поддув как подаешь фольгой обклеиваешь?
